GH
GH93

一、概述

GH93是含有較高的鈷和鉻的沉淀硬化鎳基合金,具有較高的強度和較好的組織穩定性,在815℃以下使用,綜合性能良好。用于航空發動機的渦輪葉片,小型發動機渦輪盤和緊固件。該合金熱加工塑性良好,可以供應板材、棒材和鍛件。



1.1 GH93材料牌號 GP093。

1.2 GH93相近牌號 Nimonic93(英國),NCK2OTA(法國)。

1.3 GH93材料的技術標準

C3S 163-1985《GH93合金熱軋和鍛制棒材》(長城鋼廠三分廠)

C3S 164-1985《GH93合金冷軋薄板》(長城鋼廠三分廠)

1.4 GH93化學成分  見表1-1。


注:B按計算量加入,允許加入微量的Ce、Zr、Mg元素。

1.5 GH93熱處理制度 1050~1080℃,8h,空冷+710℃±10℃,16h,空冷。

1.6 GH93品種規格與供應狀態 可以供應d20~22mm熱軋棒材,δ0.4~4mm板材,d120mm以下鍛材和鍛件,板材為固溶狀態交貨,其它品種均為鍛態和軋制狀態交貨。

1.7 GH93熔煉與鑄造工藝 真空感應熔煉+真空電弧或電渣重熔工藝。

1.8 GH93應用概況與特殊要求 該合金制造的航空發動機零部件,在英國及法國有所采用,國內用其制造自由渦輪、墊片、墊圈、鎖片等。


二、GH93物理及化學性能

2.1 GH93熱性能

2.1.1 GH93熔化溫度范圍  1360~1390℃。

2.1.2 GH93熱導率  見表2-1。

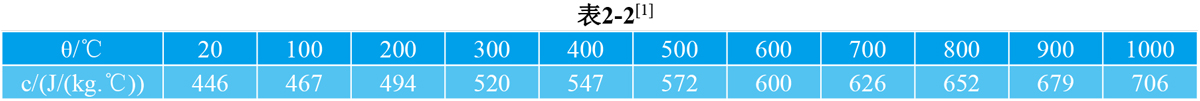

2.1.3 GH93比熱容 見表2-2。


2.1.4 GH93線膨脹系數 見表2-3。


2.2 GH93密度  ρ=8.19g/cm3。

2.3 GH93電性能

2.4 GH93磁性能 合金無磁性。

2.5 GH93化學性能

2.5.1 GH93抗氧化性能 在空氣介質中試驗100h后的氧化速率見表2-4。

2.5.2 GH93耐腐蝕性能 合金具有良好的耐熱腐蝕能力。


注:試驗方法按YB48-1964。


三、GH93力學性能

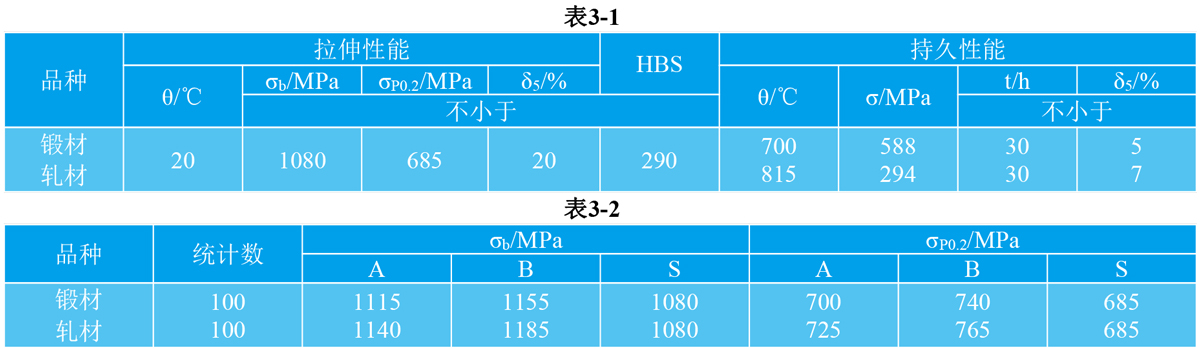

3.1 GH93技術標準規定的性能 見表3-1。

3.1.1 GH93室溫拉伸性能生產檢驗數據統計處理結果見表3-2。


注:長城鋼廠三分廠數據。


四、GH93組織結構

4.1 GH93相變溫度 γ′相開始溶解溫度為950℃。

4.2 GH93時間-溫度-組織轉變曲線

4.3 GH93合金組織結構 在奧氏體基體上析出γ′相,M23C6型碳化物呈鏈狀分布在晶界,MC型碳化物主要以顆粒狀分布于晶內,未發現M7C3型碳化物。


五、GH93工藝性能與要求

5.1 GH93成形性能 該合金熱加工塑性良好,在1050~1150℃溫度范圍內,允許鐓粗變形量為80%而不開裂。鍛造開坯加熱溫度1130~1150℃,終鍛溫度不低于950℃,軋制加熱溫度1150~1170℃,終軋溫度不低于1000℃。

5.2 GH93焊接性能 板材可采用氬弧焊聯接,固溶狀態焊接性尚好,焊后應消除應力并進行時效處理。

5.3 GH93零件熱處理工藝 渦輪盤坯料可以先經固溶處理,機加工后在氬氣保護下進行時效處理,也可以用餅坯經完全熱處理后進行機加工。坯料單層平放在熱處理加熱爐均溫區緩慢升溫,冷卻時出爐后分散冷卻。

5.4 GH93表面處理工藝 渦輪盤榫槽部分可以采用電拋光或噴丸處理。

5.5 GH93切削加工與磨削性能 該合金在固溶狀態切削性能優于時效狀態。
