鐵鎳定膨脹合金4J58
目 錄
概述--------------------------------------------------------------- 3
----------1.1、材料牌號
----------1.2、相近牌號
----------1.3、材料的技術(shù)標準
----------1.4、化學(xué)成分
----------1.5、熱處理制度
----------1.6、品種規格與供應狀態(tài)
----------1.7、熔煉與鑄造工藝
----------1.8、應用概況與特殊要求
特理及化學(xué)性能------------------------------------------------3
----------2.1、熱性能
----------2.2、密度
----------2.3、電性能
----------2.4、磁性能
----------2.5、化學(xué)性能
力學(xué)性能---------------------------------------------------------4
----------3.1、技術(shù)標準規定的性能
----------3.2、室溫下及各種溫度下的力學(xué)性能
----------3.3、持久和蠕變性能
----------3.4、疲勞性能
----------3.5、彈性性能
組織機構---------------------------------------------------------4
----------4.1、相應溫度
----------4.2、合金組織機構
----------4.3、時(shí)間-溫度-組織轉變曲線(xiàn)
工藝性能與要求------------------------------------------------4
----------5.1、成形性能
----------5.2、焊接性能
----------5.3、零件熱處理工藝
----------5.4、表面處理工藝
----------5.5、切削加工與磨削性能
4J58概述
4J58是在室溫至600℃溫度范圍內,具有一定膨脹系數的合金。在環(huán)境溫度下與鋼和鑄鐵的膨脹系數基本一致,且有良好的加工性能。在長(cháng)期使用中尺寸穩定性好,并有一定的耐蝕性。
1.1 4J58材料牌號 4J58。
1.2 4J58相近牌號 58H-BИ(俄羅斯)、N58(法國)[1~3]。
1.3 4J58材料的技術(shù)標準 YB/T 5238-1993《線(xiàn)紋尺合金4J58技術(shù)條件》。
1.4 4J58化學(xué)成分 見(jiàn)表1-1。
表1-1 %
C | P | S | Mn | Si | Ni | Fe |
≤ | ||||||
0.03 | 0.015 | 0.015 | 0.60 | 0.25 | 57.5~59.5 | 余量 |
在平均線(xiàn)膨脹系數達到標準規定條件下,允許鎳含量偏離表1-1規定范圍。
1.5 4J58熱處理制度 標準規定的膨脹系數性能檢驗試樣在氫氣或真空中加熱到900℃±20℃,保溫1h,以不大于5℃/min速度冷至200℃以下出爐。
1.6 4J58品種規格與供應狀態(tài) 供應品種為熱軋(鍛)狀態(tài)棒材。
1.7 4J58熔煉與鑄造工藝 用非真空感應爐、電弧爐熔煉后,再進(jìn)行電渣重溶。
1.8 4J58應用概況與特殊要求 該合金性能穩定,主要用來(lái)制作在室溫(20℃)傳遞標準長(cháng)度的精密線(xiàn)紋尺(標準尺),以及制作固定在座標鏜床床身上的刻線(xiàn)尺。在生產(chǎn)及驗收時(shí)應特別注意碳及其他雜質(zhì)的含量,因為它們是造成尺寸不穩定的原因之一。此外,應盡量減小后部工序造成的內應力,適當加長(cháng)生產(chǎn)周期進(jìn)行自然時(shí)效。
二、4J58物理及化學(xué)性能
2.1 4J58熱性能
2.1.1 4J58溶化溫度范圍 1430~1450℃[1]。
2.1.2 4J58熱導率 λ=20.9W/(m?℃)[1]。
2.1.3 4J58線(xiàn)膨脹系數 標準規定,合金線(xiàn)膨
脹系數α1(20~100℃)=(11.1~11.9)×10-6℃-1。
該合金的平均線(xiàn)膨脹系數見(jiàn)表2-1。合金的膨
脹曲線(xiàn)見(jiàn)圖2-1。
表2-1[1]
溫度范圍/℃ | /10-6℃-1 | 溫度范圍/℃ | /10-6℃-1 |
20~50 | 10.6 | 20~400 | 11.9 |
2.2 4J58密度 ρ=8.32g/cm3[1]。
2.3 4J58電性能 電阻率ρ=0.3μΩ·m[1]。
2.4 4J58磁性能
2.4.1 4J58居里點(diǎn) Tc≈600℃[1]。
2.4.2 4J58合金的磁性能 見(jiàn)表2-2。
2.5 4J58化學(xué)性能 合金在大氣、淡水和海水中有較好的耐腐蝕性。
在4000A/m下,剩余磁感應強度Br=0.49T,矯頑力Hc=50A/m[1]。
表2-2[1]
H/(A/m) | B/T | H/(A/m) | B/T | H/(A/m) | B/T |
8 | 2.0×10-2 | 80 | 0.41 | 2000
| 1.49
|
4J58力學(xué)性能
3.1 4J58技術(shù)標準規定的性能
3.2 4J58室溫及各種溫度下的力學(xué)性能
3.2.1 4J58拉伸性能 合金(退火態(tài))在常溫下的拉伸性能見(jiàn)表3-1。
表3-1[1]
σb/MPa | σP0.2/MPa | δ/% |
550 | 206 | 35 |
3.3 4J58持久和蠕變性能
3.4 4J58疲勞性能
3.5 4J58彈性性能
3.5.1 4J58彈性模量 E=150GPa[4]。
四、4J58組織結構
4.1 4J58相變溫度
4.2 4J58時(shí)間-溫度-組織轉變曲線(xiàn)
4.3 4J58合金組織結構 合金為穩定的奧氏體組織。
4.4 4J58晶粒度 合金的實(shí)際晶粒度應為4~6級,在同一個(gè)磁場(chǎng)內不允許出現3個(gè)級別的晶粒。
合金中心疏松應小于1級。其氧化物、氮化物總量應不大于1級。
五、4J58工藝性能與要求
5.1 4J58成形性能 合金具有良好的熱加工和冷加工性能。
5.2 4J58焊接性能 合金具有良好的焊接性能。

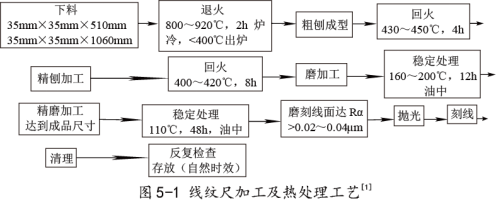

5.3 4J58零件熱處理工藝 零件在刨、磨加工時(shí),應進(jìn)行多次反復熱處理,以達到均勻組織,消除內應力,保證長(cháng)期使用中尺寸穩定性。以線(xiàn)紋尺為例其熱處理工藝見(jiàn)圖5-1。
5.4 4J58表面處理工藝 表面處理可采用噴砂、拋光或酸洗。
5.5 4J58切削加工與磨削性能 合金具有良好的切削加工、磨削、拋光及刻線(xiàn)性能。
