金川集團合作伙伴服務(wù)熱線(xiàn):15358618568
導航
產(chǎn)品中心
高強度、抗磨損
Hastelloy B-2

材料牌號: Hastelloy B-2
中國牌號: NS322
相近牌號: W.Nr.2.461
法國牌號: NiMo28
德國牌號: NiMo28
美國牌號: UNS N10665
ISO牌號: NiMo28
Hastelloy B-2是一種抗腐蝕、固溶態(tài)的鎳鉬合金。
Hastelloy B-2具有以下特性:
●控制鐵元素和鉻元素在最低含量,阻止β相Ni4Mo的生成。
●對還原環(huán)境的優(yōu)異的耐腐蝕性。
●極好的抗中等濃度硫酸和許多非氧化性酸腐蝕性。
●很好的抗氯離子還原應力腐蝕開(kāi)裂性(SCC)。
●優(yōu)秀的耐各種有機酸腐蝕的能力
Hastelloy B-2牌號和標準:


牌號和標準

材料牌號

技術(shù)規范








化學(xué)成分

管材

板材

棒材

帶材

絲材

鍛件




無(wú)縫管

焊接管









德國
DIN
VdTüV

W.Nr.2.461
NiMo28



17744
436

17751

17751



17750
436



17752
436

17750




436

法國
AFNOR

NiMo28









英國
BS










美國
ASTM
ASME

UNS N10665






B622
SB622



B619/626
SB619/626



B333
SB333



B335
SB335



B333
SB333



ISO

NiMo28

9722

6207


6208

9723

6208

9724

9725

    Hastelloy B-2化學(xué)成分:


鎳Ni

鉻Cr

鐵Fe

碳C

錳Mn

硅Si

銅Cu

鉬Mo

鈷Co

磷P

硫S

最小值

余量

0.4

1.6





26.0




最大值

0.7

2.0

0.01

1.0

0.08

0.5

30.0

1.0

0.02

0.01


Hastelloy B-2物理性能:
     密度:ρ=9.2g/cm3
熔化溫度范圍:1330~1380℃


溫度

比熱容
J/Kg K

熱導率
W/m K

電阻率
μΩcm

彈性模量
KN/mm2

膨脹系數
10-6/K

0

373


137

218


20

377

11.1

137

217


93






100

389

12.2

138

213

10.3

200

406

13.4

138

208

10.8

204






300

423

14.6

139

203

11.1

316






400

431

16.0

139

197

11.4

427






500

444

17.3

141

191

11.6

538






600

456

18.7

146

184

11.8

649






700




176


Hastelloy B-2機械性能:
以下是相應規格固溶處理態(tài)的Hastelloy B-2性能,其他特殊規格材料的特殊性能取決于



特定的應用場(chǎng)合。


產(chǎn)品

尺寸mm

屈服強度
RP0.2 N/mm2

屈服強度
RP1.0 N/mm2

抗拉強度
Rm N/mm2

延伸率A5%

硬度HB

板帶材/冷軋

≤5

340

380

755

40

250

板材/熱軋

5-65






棒材


325

370

745



管材


340

360

755



Hastelloy B-2室溫下最小機械性能值:


形式

屈服強度RP0.2 N/mm2

屈服強度RP1.0 N/mm2







100

200

300

400

100

200

300

400


板材、薄板

315

285

270

255

355

325

310

295

管材









棒材、鍛件

300

275

255

240

340

315

300

285

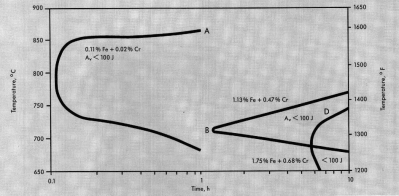

Hastelloy B-2時(shí)間-溫度-敏化曲線(xiàn):
1 (1).pngHastelloy B-2拉伸試驗最大允許應力值(ASME UNF-23.3,SB 333):


溫度℃

最大允許應力N/mm2


①②


38



93



100

190

190

149



200

190

190

204



260



300

188

188

316



371



400

180

180

427



① 公制值取決于插補參數
② 條件應力值



Hastelloy B-2條件應力值:
     在允許變形量略大的應用中,可以選擇相應溫度下最高達90%屈服強度值的較大的條件應力值。由于永久性的應變發(fā)生,這些應力會(huì )導致尺寸的變化,因此建議不要用于法蘭和密封連接件。
Hastelloy B-2金相結構:
Hastelloy B-2為面心立方晶格結構。

       通過(guò)控制鐵和鉻含量在最小值,降低了加工脆性,阻止了在700-870 ℃見(jiàn)Ni4Mo相的析出。
Hastelloy B-2耐腐蝕性:
     鎳鉬合金B-2的碳、硅含量極低,降低了焊接熱影響區碳和其它雜質(zhì)相的析出,因此其焊縫也具有足夠的抗腐蝕性。
     合金B-2在還原性介質(zhì)中具有很好的抗腐蝕性,如各種溫度和濃度的鹽酸溶液。在中等濃度的硫酸溶液(或者含有一定量的氯離子)中也具有很好的抗腐蝕性。同時(shí)也能用于醋酸和磷酸環(huán)境。
     合金材料只有在適宜的金相狀態(tài)和純凈的晶體結構時(shí)才能具有最好的耐腐蝕性。
     新開(kāi)發(fā)的Hastelloy B-4與Hastelloy B-2相比,除了具有相同的抗一般腐蝕和晶間腐蝕性能外,進(jìn)一步提高了抗應力腐蝕開(kāi)裂的性能,同時(shí)抗敏化性也提高了。
Hastelloy B-2應用范圍:
Hastelloy B-2在化學(xué)、石化、能源制造和污染控制領(lǐng)域中有著(zhù)廣泛的應用,尤其是在硫酸、鹽酸、磷酸、醋酸等工業(yè)中。若應用于特殊領(lǐng)域,請咨詢(xún)材料供應商。
Hastelloy B-2加工和熱處理
Hastelloy B-2加熱:
1. 在熱處理之前及熱處理過(guò)程中應始終保持工件清潔和無(wú)污染,這一點(diǎn)非常重要。
     2. 在加熱過(guò)程中不能接觸硫、磷、鉛及其它低熔點(diǎn)金屬,否則會(huì )損害合金的性能,使Hastelloy B-2變脆。應注意清除諸如標記漆、溫度指示漆、彩色蠟筆、粉筆、潤滑油、各種液體及油污、燃料等污漬。
     3. 燃料中的含硫量越低越好,天然氣和液化石油氣中的硫的總含量應少于0.1%,城市煤氣中硫的含量最多不超過(guò)0.25g/m3,燃油中硫含量應少于0.5%。
     4. 爐氣必須潔凈并以微還原性為宜,應避免爐氣在氧化性和還原性之間波動(dòng),加熱火焰不能直接燒向工件。
     5. 應盡量快地加熱至要求的溫度。
     Hastelloy B-2熱加工:
1. Hastelloy B-2的熱加工溫度范圍1160℃~900℃,冷卻方式為水淬。
     2. 為保證最佳的防腐性能,熱加工后應進(jìn)行退火。
     3. 熱加工時(shí),工件應直接加入已升溫的熱處理爐。
Hastelloy B-2冷加工:
     1. 冷加工需在固溶退火態(tài)進(jìn)行。
     2. Hastelloy B-2的加工硬化率大于奧氏體不銹鋼,因此需要對加工設備進(jìn)行相應調整。在冷加工過(guò)程中應有中間退火。
     3. 若冷軋變形量大于15%,則在使用前需要對工件進(jìn)行固溶處理。
     Hastelloy B-2熱處理:
1. Hastelloy B-2的固溶處理溫度范圍是1060℃~1080℃。
     2. 對于厚度大于1.5mm的材料推薦采用冷卻方式為水淬或快速空冷以保證最好的耐腐蝕性能。
     3. 在所有熱處理過(guò)程中,應注意遵守前述的必須保持工件清潔的事項。
     Hastelloy B-2去氧化物:
1. Hastelloy B-2的表面氧化物、氧化色和焊縫周?chē)暮冈母街?zhù)性比不銹鋼強,推薦使用細晶砂帶或細晶砂輪進(jìn)行打磨。
     2. 酸洗前,用噴砂處理或小心打磨把氧化物打碎。
     3. 使用HNO3/HF混合酸進(jìn)行適當的時(shí)間和溫度酸洗。由于合金對氧化介質(zhì)的敏感性,合金的重量可能會(huì )損失,并且伴隨較多的含氮氣體生成。

     Hastelloy B-2機加工:
Hastelloy B-2應在退火之后進(jìn)行機加工,由于材料的加工硬化率較高,因此宜采用比加工低合金標準奧氏體不銹鋼低的切削速度和重進(jìn)刀進(jìn)行加工,才能切入冷作硬化的表層下面。
     Hastelloy B-2焊接:
Hastelloy B-2能采用鎢電極保護氣體焊(GTAW/TIG)或者在特定環(huán)境下采用氣體保護電弧焊(SMAW/MMA)。
     待焊接的材料應為退火態(tài),去除氧化皮、油污和各種標記印痕,焊縫兩邊母材的寬約25mm 的區域必須打磨至光亮金屬。

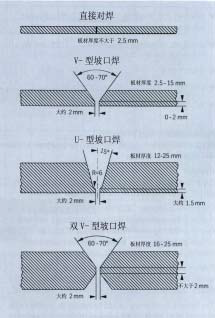

     Hastelloy B-2的熱導率低于鋼鐵,采用單V-型焊接接口時(shí),角度應為70 °,并采用低熱量輸入,層間溫度不超過(guò)120℃。
     氧化色可以在焊縫還熱的時(shí)候刷除。
     有些應用中需要焊后熱處理來(lái)消除殘余應力,提高抗應力腐蝕開(kāi)裂性能。
     為得到最佳的耐腐蝕性能,推薦采用氬弧焊,即鎢電極惰性氣體保護焊GTAW。
1 (2).pngHastelloy B-2填充金屬:
通常選用的填充金屬:
     GTAW
        Nimofer S 6928
         W.-Nr. 2.4615
         AWS A5.14 ERNiMo-7
         BS 2901 NA44
     SMAW
         W.-Nr. 2.4616
         EL-NiMo29
         AWS A5.11 ENiMo-7
     用埋弧焊進(jìn)行堆焊時(shí):
     焊帶
         Nimofer B 6928
         W.-Nr. 2.4615
         UP-NiMo27
     只有使用這種焊接電極才能避
免碳、硅的析出或使析出最少。


上一條:Hastelloy C-4
下一條:Hastelloy B
全國服務(wù)熱線(xiàn)15358618568
在線(xiàn)客服
一對一專(zhuān)業(yè)服務(wù)
亚洲日韩国产精品中文字幕-国产精品久久99无吗高潮了-亚洲AV无码一区二区三区大黄瓜-国产精品第一页第一页-尤物国产在钱精品福利三区
